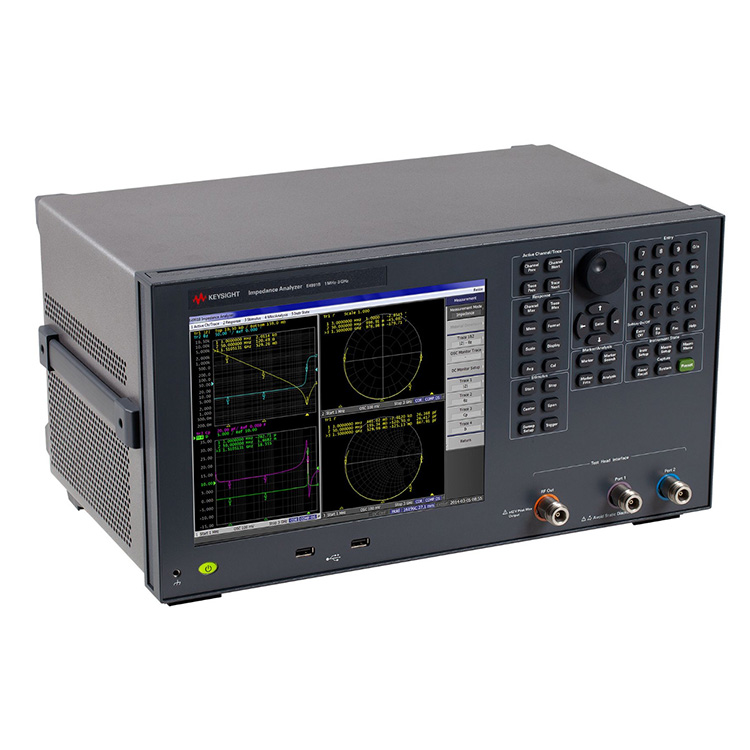

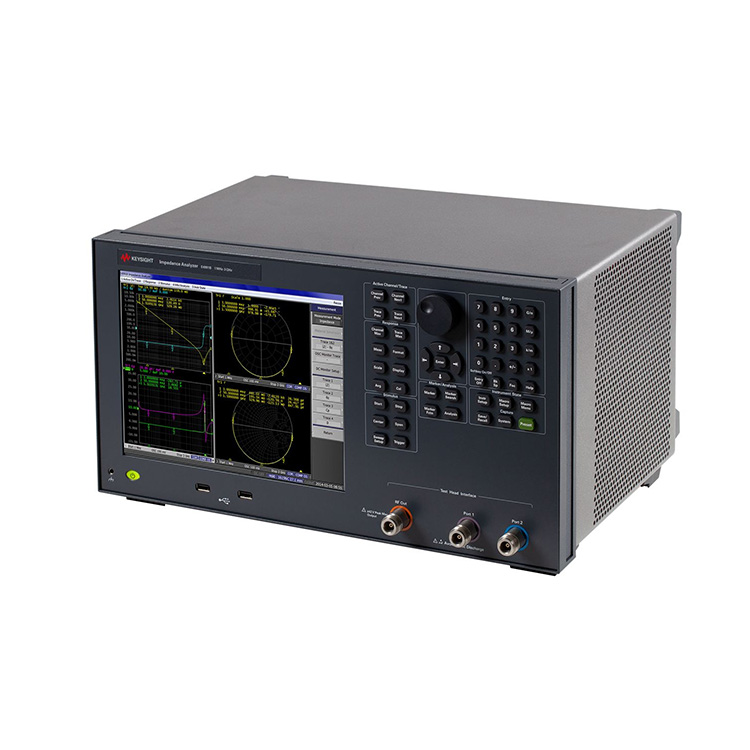

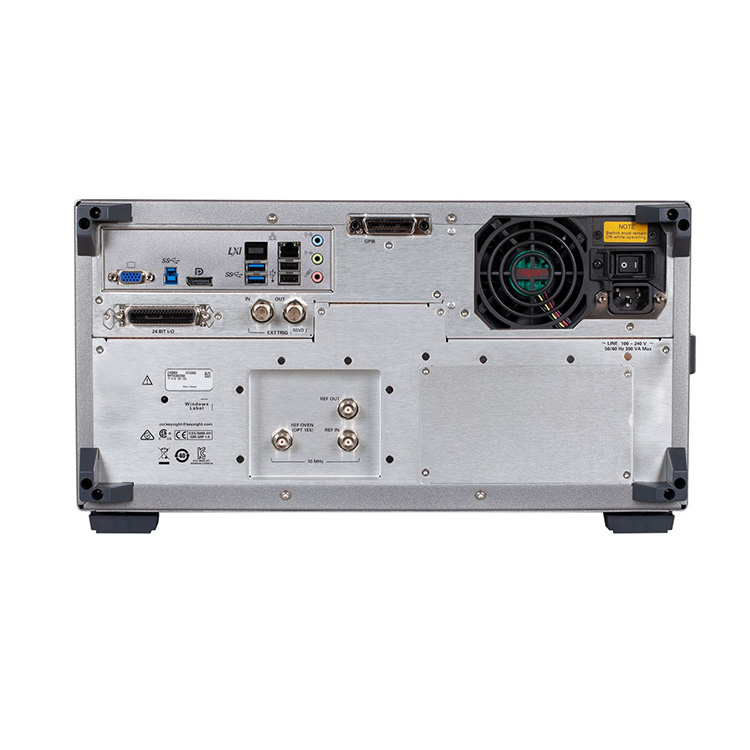

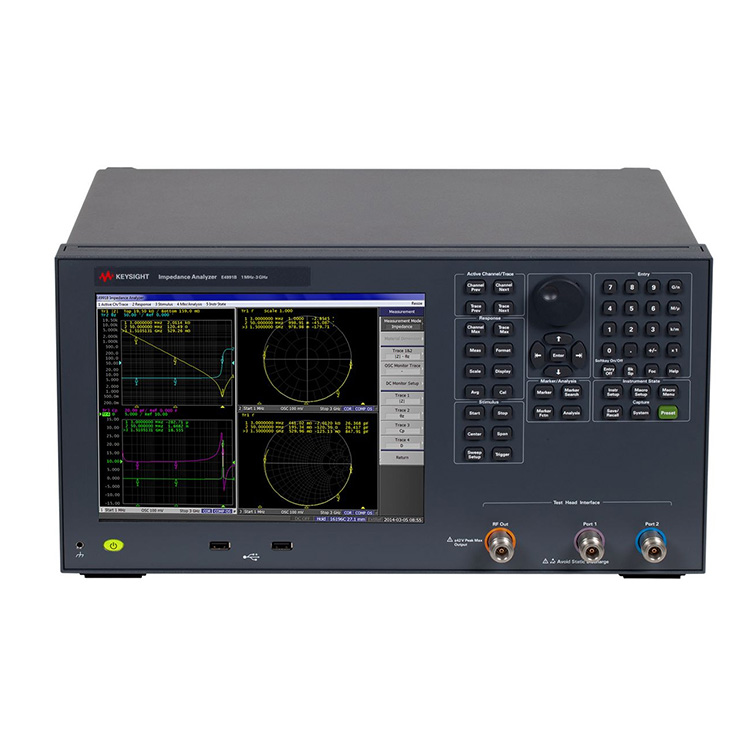

آنالایزرهای امپدانس E4991B

می توانید مطمئن باشید که آنالایزرهای امپدانس E4991B را از کارخانه ما خریداری کنید. آنالایزر امپدانس E4991B با محدوده فرکانس 1 مگاهرتز تا 3 گیگاهرتز، دقت پایه 0.65 درصد در محدوده وسیع امپدانس، گزینه های اندازه گیری مواد برای تجزیه و تحلیل ویژگی های دما و تابع خواندن مستقیم گذردهی و نفوذپذیری.

ارسال استعلام

توضیحات محصول

نکات برجسته

می توانید مطمئن باشید که آنالایزرهای امپدانس E4991B را از کارخانه ما خریداری کنید. آنالایزر امپدانس E4991B 1 مگاهرتز - 3 گیگاهرتز

آنالایزر امپدانس Keysight E4991B راه حل مناسبی برای توصیف و ارزیابی اجزای الکترونیکی، دستگاه های نیمه هادی و مواد است.

سه گزینه فرکانس قابل ارتقا: 1 مگاهرتز تا 500 مگاهرتز / 1 گیگاهرتز / 3 گیگاهرتز

دقت پایه ± 0.65% و دامنه امپدانس 120 mΩ تا 52 kΩ (10% محدوده دقت اندازه گیری)

پارامترهای اندازه گیری: |Z|، |Y|، θ، R، X، G، B، L، C، D، Q، |Γ|، Γx، Γy، θΓ، Vac، Iac، Vdc1، Idc1 (1. گزینه 001 مورد نیاز است)

بایاس DC داخلی (گزینه 001): 0 ولت تا 40 ± ولت، 0 آمپر تا 100 ± میلی آمپر

4 کانال و 4 ردیابی روی LCD رنگی 10.4 اینچی با صفحه نمایش لمسی

تابع تجزیه و تحلیل داده ها: تجزیه و تحلیل مدار معادل، تست خط حد

اندازه گیری مواد دی الکتریک/مغناطیسی (گزینه 002): |εr|، εr'، εr''، tanδ(ε)، |μr|، μr'، μr''، tanδ(μ)

قابلیت اندازه گیری مشخصات دما (گزینه 007) و قابلیت اندازه گیری قابل اعتماد روی ویفر (گزینه 010)

گزینه های اندازه گیری مواد قابلیت تجزیه و تحلیل ویژگی های دما (گزینه 007) و تابع خواندن مستقیم گذردهی و نفوذپذیری (گزینه 002) را ارائه می دهند.

کیت اتصال ایستگاه پروب (گزینه 010) یک راه حل دقیق اندازه گیری امپدانس روی ویفر یا میکرو مولفه تا 3 گیگاهرتز ارائه می دهد.

E4991B از طیف گسترده ای از لوازم جانبی تست پشتیبانی می کند که برای ساده و قابل اعتماد کردن اندازه گیری طراحی شده اند.

چه در R&D، QA یا بازرسی هستید، E4991B یک راه حل ایده آل برای توصیف و ارزیابی اجزای الکترونیکی، دستگاه های نیمه هادی و مواد است.

برای اندازه‌گیری مواد، E4991B با مجموعه اندازه‌گیری مواد N1500A-005 کار می‌کند و اندازه‌گیری‌های آسان (تا 1 گیگاهرتز)، از تجهیزات نصب تا تولید گزارش را فراهم می‌کند.


مشخصات کلیدی

اطلاعات تکمیلی: RF IV، مناسب برای ارزیابی امپدانس دقیق آنالیز مدار معادل (7 مدل) اندازه های مواد. (گزینه 002) آزمایش مشخصه دما (انتخاب 007) اندازه گیری امپدانس روی ویفر. با ایستگاه پروب (انتخاب 010) 4 کانال، 4 ردیابی
دقت پایه: 0.65٪
تعصب DC: 0 ولت تا 40 ± ولت، 0 آمپر تا 100 ± میلی آمپر (گزینه 001)
فرکانس: 1 مگاهرتز تا 500 مگاهرتز / 1 گیگاهرتز / 3 گیگاهرتز
حداکثر فرکانس: 3 گیگاهرتز
اندازه گیری: روش RF-IV
محدوده اندازه گیری (دقت <10%): 120 mΩ تا 52 kΩ
سایر ویژگی ها: تجزیه و تحلیل مدار معادل، آزمایش خط حد و غیره. اندازه گیری مواد دی الکتریک/مغناطیسی (گزینه 002)، اندازه گیری ویژگی های دما (گزینه 007)،
ویژگی های خاص: n/a
DUT هدف: دستگاه همه منظوره
مواد
نوع: آنالایزر امپدانس
