به عنوان سازنده حرفه ای، ما می خواهیم مولتی متر دیجیتال Fluke8558A با کیفیت بالا را به شما ارائه دهیم. 8558A از همان پلتفرم مولتی متر مرجع 8588A با بارگذاری کامل بهره می برد.
به عنوان سازنده حرفه ای، ما می خواهیم مولتی متر دیجیتال Fluke8558A با کیفیت بالا را به شما ارائه دهیم. مولتی متر 8.5 رقمی 8558A 5 مگا نمونه در هر ثانیه دیجیتال سازی با وضوح بالا را برای اتوماسیون سیستم در آزمایشگاه ها و محیط های آزمایشی تولید ارائه می دهد. طراحی جدید سیستم پرسرعت Fluke و سریعترین قابلیت دیجیتالی کردن مستقیم صنعت، افزایش توان عملیاتی قابل توجهی را برای بسیاری از برنامههای سیستم خودکار که به ترکیبی از بالاترین سرعت و بهترین دقت نیاز دارند، ممکن میسازد. دقت فوقالعاده در محدوده اندازهگیری گسترده، بیش از نه عملکرد، با رابط کاربری بصری بر روی یک صفحه نمایش رنگی ارائه میشود.
8558A از همان پلتفرم مولتی متر مرجع 8588A با بارگذاری کامل بهره می برد. این پلتفرم دارای یک رابط کاربری بصری مشترک با ساختار منوی آسان برای پیمایش برای همه پیکربندیها و تطبیق فرمانهای منطبق با SCPI برای محیط خودکار است. پلتفرم 8588A حداقل 100000 خواندن در ثانیه را با 4.5 رقم در GPIB، USBTMC یا Ethernet تضمین میکند و یک حافظه داده داخلی که میتواند تا 15 میلیون خواندن را نگه دارد.

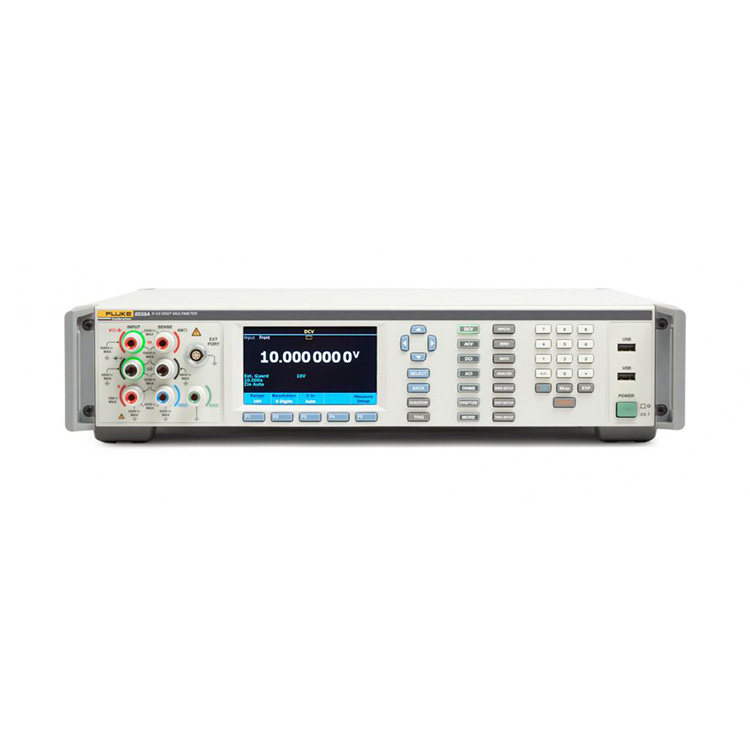

الف. پایانه های مدیریت اتصال بصری
پایانه های فعال روشن می شوند و کاربر را برای برقراری اتصالات صحیح راهنمایی می کنند.
ب. تنظیمات با دسترسی آسان
محدوده، دیافراگم، امپدانس ورودی، فیلتر RMS و سایر تنظیمات اندازه گیری به راحتی در دسترس هستند.
ج. صفحه نمایش تمام رنگی بزرگ و روشن
رابط کاربری بصری و ساختار منوی مسطح دسترسی به تنظیمات و مشاهده نمودار روند، شکل موج، FFT، هیستوگرام و آمار را آسان می کند.
د. کلید الکترونیکی جلو/عقب قابل برنامه ریزی
عملکرد دستی را حذف می کند و از طریق یک فرمان از راه دور به نتایج نسبت فوری اجازه می دهد.
E. ترمینال 30 A (فقط 8588A؛ 2A برای 8558A)
وسیع ترین محدوده اندازه گیری جریان صنعت را از طریق یک ترمینال واحد فعال می کند.
F. کلیدهای منوی نرم
با عملکرد فعال سازگار شوید، بنابراین ساختار منو بصری و آسان برای یادگیری است.
ز. انتخاب چند زبانه
انتخاب انگلیسی، چینی، فرانسوی، ژاپنی، کره ای، روسی و اسپانیایی.
H. ماشه اجرا/توقف
وضعیت اندازه گیری مداوم یا آزاد را تغییر می دهد.
I. پورت های USB
داده ها را به سرعت و به راحتی در یک فلش مموری دانلود کنید.

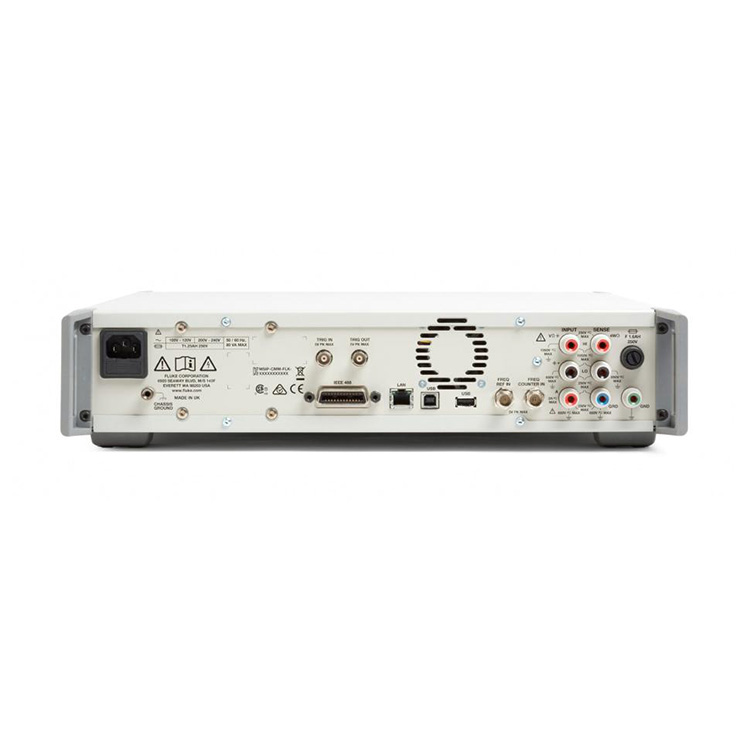

Fluke 8558A با فراخوان (بازگشت)
J. Trig in/Trig out
راه اندازی دقیق، همگام سازی را در اتوماسیون سیستم به حداکثر می رساند.
ک. فرک شمار
اندازه گیری فرکانس 100 مگاهرتز را در 0.5 uHz/z فعال می کند.
L. پایانه های ورودی پانل عقب
پایانه های ورودی پانل جلویی را برای سازگاری با اتصال آینه می کند و امکان اندازه گیری اسکن جلو/عقب را فراهم می کند.
رابط های M. IEEE 488، LAN، USB
رابط راه دور استاندارد برای یکپارچه سازی ساده سیستم.
N. پورت USB
داده ها را به سرعت و به راحتی در یک فلش مموری دانلود کنید.
O. 2 ترمینال
ولتاژ DC
100 میلی ولت تا 1000 ولت (حداکثر 1050 ولت)
2.02x در مقیاس کامل
حداکثر وضوح: 1 nV
4.0μV/V (95%) 5.7μV/V (99%)، 1 سال
0.5μV/V (95%) 0.65μV/V (99%)، پایداری 24 ساعته
دیافراگم خواندن 0 تا 10 ثانیه (رزولوشن 200 ns)
جریان DC
10 uA تا 2 A (8558A)
2.02x در مقیاس کامل
حداکثر وضوح: 1 pA
9 μA/A (95%)، 12 μA/V (99%)، 1 سال
دیافراگم خواندن 0 ns تا 100 ثانیه
ولتاژ AC
10 میلی ولت تا 1000 ولت، 1 هرتز تا 10 مگاهرتز، (حداکثر 1050 Vrms)
2.02 برابر Vpp در مقیاس کامل، 1.2 برابر Vrms در مقیاس کامل
حداکثر وضوح: 1 nV
80μV/V (95%)، 103μV/V (99%)، 1 سال
جریان AC
10 uA تا 30 A (فقط 8588A؛ 2 A برای 8558A)
2.02 برابر Vpp در مقیاس کامل، 1 هرتز تا 100 کیلوهرتز Vrms در مقیاس کامل 1.2x
حداکثر وضوح: 1 pA
300 μA/A (95%)، 387 μA/V (99%)، 1 سال
مقاومت
1Ω تا 10 GΩ (حداکثر 20 GΩ)
2.02x در مقیاس کامل
حداکثر وضوح: 10 nΩ
10 μΩ/Ω (95%)، 13 μΩ/Ω (99%)، 1 سال
حالت جریان کم، حالت ولتاژ بالا و معکوس جریان Tru Ohms™
V را دیجیتالی کنید
100 میلی ولت تا 1000 ولت، (حداکثر 1050 ولت)
2.02x در مقیاس کامل
حداکثر وضوح: 18 بیت
نرخ نمونه برداری 5 مگا نمونه در ثانیه
پهنای باند تا 20 مگاهرتز
من را دیجیتال کنید
10 μA تا 30 A (فقط 8588A؛ 2 A برای 8558A)
2.02x در مقیاس کامل
حداکثر وضوح: 18 بیت
نرخ نمونه برداری 5 مگا نمونه در ثانیه
پهنای باند تا 4 مگاهرتز
فرکانس یا دوره
ولتاژ، تا 10 مگاهرتز
جریان، تا 100 کیلوهرتز
فرکانس تا 100 مگاهرتز در BNC
0.5 μHz/Hz، 1 سال
ظرفیت
1 nF تا 100 mF
400 μF/F، 1 سال
دما
PRT و ترموکوپل
5 mK PRT، 25 mK TC - 1 سال
قدرت RF
شانت خارجی سری NRP Rhode & Schwarz DC I و AC I
شنت خارجی DC I و AC I
A40B و هر شنت خارجی دیگر
سرعت خواندن
1 خواندن /s @ 8.5 رقم در حافظه
100000 خواندن در ثانیه @ 4.5 رقمی در حافظه
حداکثر 5,000,000 (5 MS/s) خواندن بر ثانیه در حافظه فرار در digitize V and I
تا 500000 خواندن در ثانیه از طریق USB در فرمت باینری منتقل می شود
حافظه اندازه گیری
15 میلیون خواندن بی ثبات است
7.5 میلیون خواندن با مهر زمان فرار
16 گیگابایت غیر فرار
GPIB، USBTMC، اترنت
دستورات راه دور سازگار با SCPI بومی
حالت شبیه سازی 8508A و 3458A
پشتیبانی کامل از کتابخانه روشهای کالیبراسیون MET/CAL™ در شبیه سازی Fluke 8508A
درایور IVI
درایو USB انگشت شست برای انتقال راحت داده ها در قالب csv
مکانیسم های ماشه ای
ماشه دستی
BNC خارجی Trig In and Trig Out
ماشه داخلی یا سطحی
ماشه تایمر
ماشه دوران
ماشه خط
ماشه اتوبوس
