به عنوان سازنده حرفه ای، ما می خواهیم سنسورهای قدرت دیود سه مسیره R&S NRP33SN-V را به شما ارائه دهیم. اندازه گیری سریع و دقیق توان برای سیگنال های CW و مدوله شده. 100000 خواندن در ثانیه.
| مدل ها | R&S®NRP33SN-V |
| محدوده فرکانس | 10 مگاهرتز - 33 گیگاهرتز |
| محدوده سطح | -70 dBm - +23 dBm |
| رابط LAN | √ |
| نوع رابط | 3.5 میلی متر (متر) |
اندازه گیری سریع و دقیق توان برای سیگنال های CW و مدوله شده
100000 خواندن در ثانیه

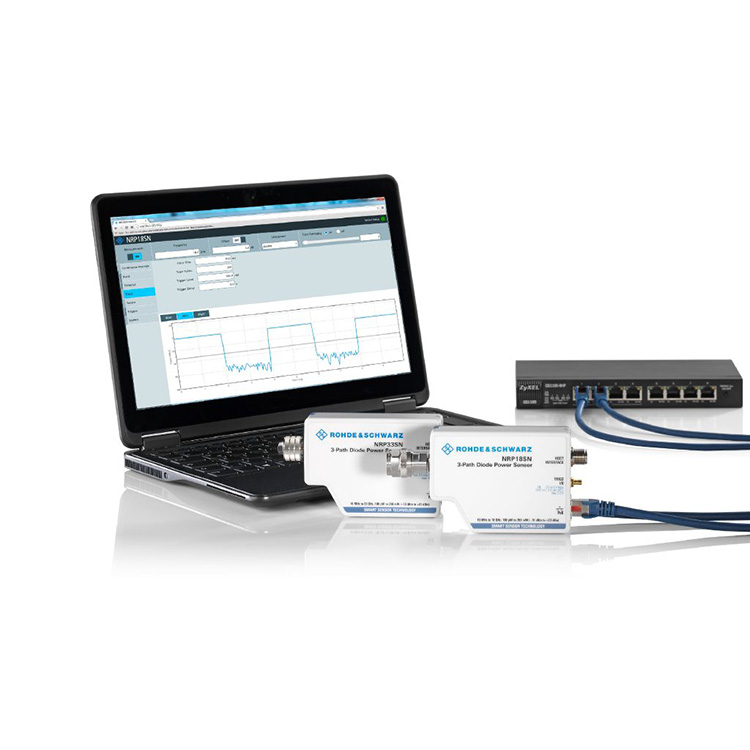

کنترل و نظارت از طریق LAN و USB
سنسور برای کاربردهای پرقدرت
عملکرد انعطاف پذیر با واحد پایه R&S®NRX

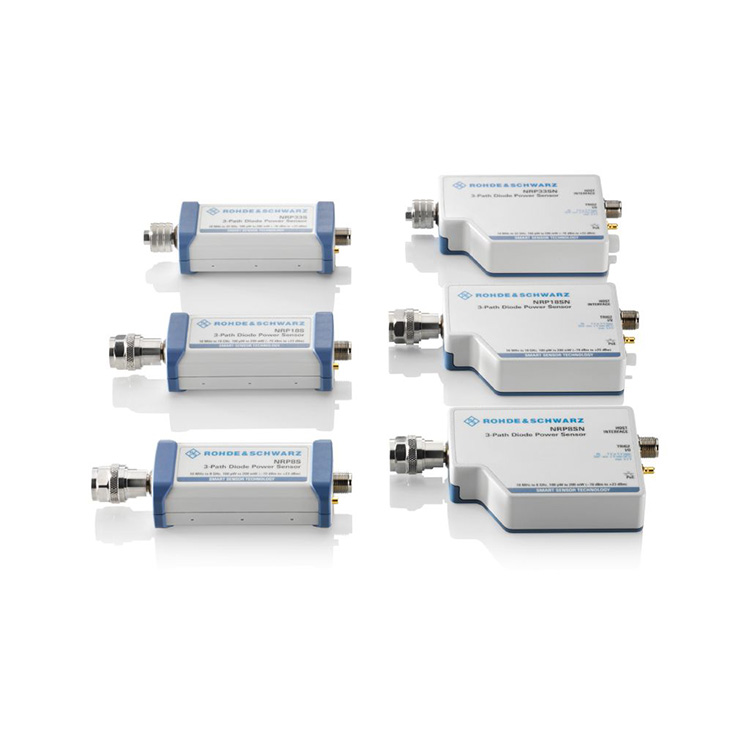

حسگرهای قدرت R&S®NRPxxS/SN از سه مسیر دیود جداگانه استفاده میکنند که هر کدام در محدوده آشکارساز بهینه کار میکنند. در نتیجه می توان توان متوسط را مستقل از نوع مدولاسیون با دقت بالایی تعیین کرد. نتایج اندازه گیری به سختی تحت تأثیر سیگنال های تداخلی یا هارمونیک ها قرار می گیرد. بنابراین حسگرهای قدرت R&S®NRPxxS/SN به روشی مشابه سنسورهای قدرت حرارتی عمل میکنند اما سرعت بسیار بالاتری را ارائه میدهند. محدوده دینامیکی تا 93 دسی بل با حد پایین اندازه گیری عالی 70 دسی بل را فراهم می کند.
راه حل ایده آل برای بسیاری از برنامه ها
سنسورهای قدرت دیود سه مسیره برای کاربردهای متعدد مناسب هستند، زیرا از میانگین پیوسته، میانگین انفجار، میانگین شکاف زمانی، میانگین گیت و اندازهگیری ردیابی پشتیبانی میکنند. این حسگرها با عملکرد فوقالعاده و سرعت و دقت اندازهگیری بیسابقه، میتوانند برای انجام اندازهگیری دقیق توان متوسط روی سیگنالهای بیسیم مانند GSM و 3GPP و همچنین سیگنالهای با پهنای باند بالاتر مانند LTE، LTE-Advanced یا 5G استفاده شوند.
مفهوم سه مسیر بهبود یافته است

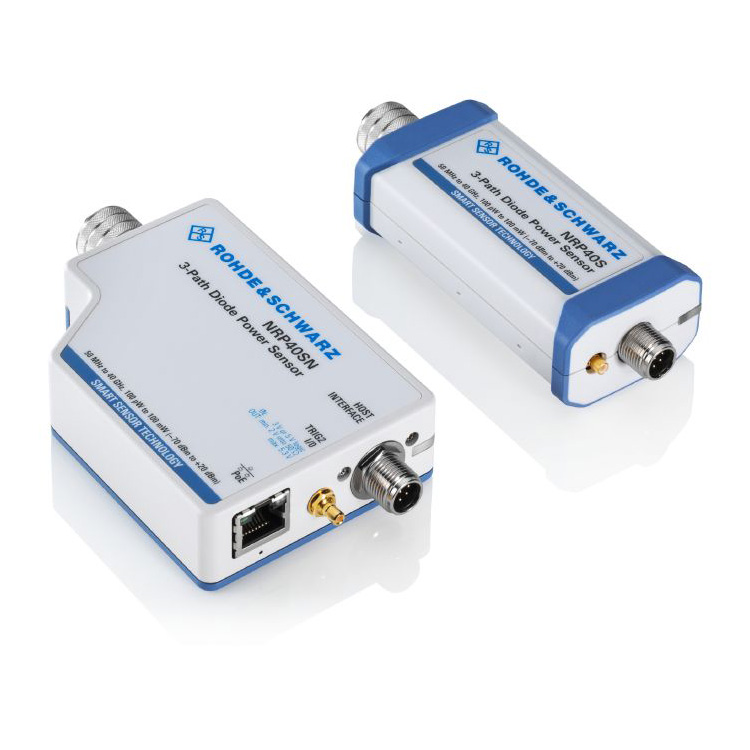

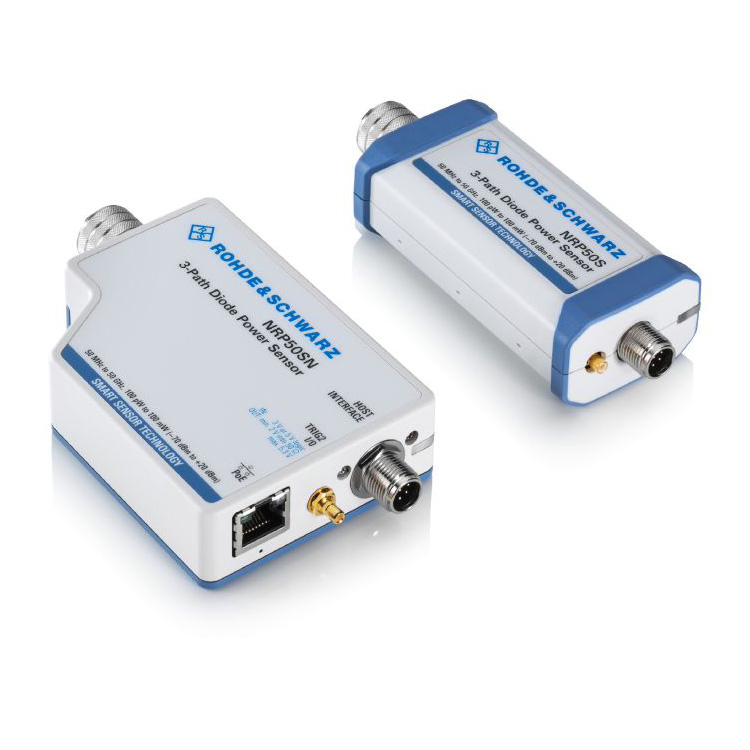

حسگرهای قدرت R&S®NRPxxS(N) از سه مسیر دیود جداگانه استفاده میکنند که هر کدام در محدوده آشکارساز بهینه کار میکنند. توان متوسط را می توان بدون توجه به نوع مدولاسیون با دقت بالایی تعیین کرد. نتایج اندازه گیری به سختی تحت تأثیر سیگنال های تداخلی یا هارمونیک ها قرار می گیرد. بنابراین، حسگرهای قدرت R&S®NRPxxS(N) مشابه سنسورهای توان حرارتی عمل میکنند، اما سرعت قابلتوجهی بالاتر و محدوده دینامیکی تا ۹۳ دسیبل ارائه میدهند.
حتی در سطوح پایین تا 70-dBm
برای افزایش دقت اندازه گیری در سطوح پایین، لازم است مقادیر چندگانه اندازه گیری شده به طور میانگین محاسبه شوند. در حالی که میانگین گیری مؤلفه نویز را کاهش می دهد، اندازه گیری را نیز کند می کند. بنابراین حسگرهای قدرت R&S®NRPxxS(N) با توجه به نویز اندازه گیری بسیار کم طراحی شده اند.
حسگرهای قدرت R&S®NRPxxS(N) میتوانند اندازهگیریها را تا حد پایینتر 70 دسیبل متر با بالاترین سرعت و دقت موجود در بازار انجام دهند.
اندازه گیری زمان نامحدود با حداکثر 100000 اندازه گیری در ثانیه
در حالت میانگین پیوسته سریع، حسگرهای قدرت R&S®NRPxxS(N) می توانند تا 100000 اندازه گیری در ثانیه را با حداقل زمان تکرار ماشه 100 میکرو ثانیه بدون از دست دادن هیچ اندازه گیری انجام دهند. این سرعت اندازه گیری با استفاده از حالت بافر به دست می آید. در حالت بافر، تمام داده های اندازه گیری شده در داخل حسگر جمع آوری شده و در یک بلوک به میزبان حسگر منتقل می شود. حسگرهای R&S®NRPxxS(N) حالت سریع جدید را بدون محدودیت زمانی انجام می دهند!

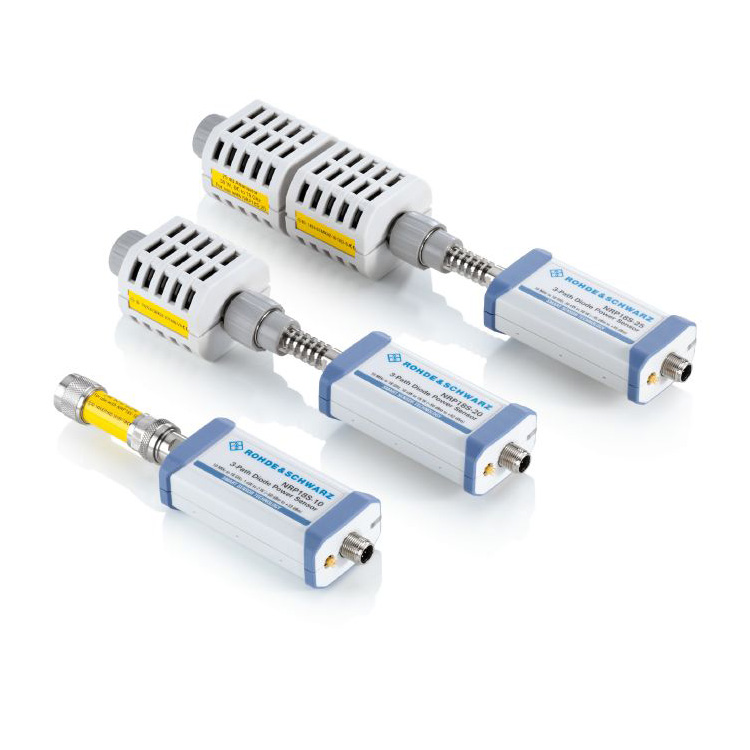

اندازه گیری توان را تا 30 وات انجام دهید
سنسورهای قدرت دیود سه مسیره پرقدرت R&S®NRP18S-10، R&S®NRP18S-20 و R&S®NRP18S-25 از یک R&S®NRP18S و یک تضعیف کننده بالادست 10/20/25 دسی بل تشکیل شده است. آنها قادر به اندازه گیری توان تا 2 وات، 15 وات و 30 وات هستند. هنگام استفاده با تضعیف کننده، خطاهای عدم تطابق بین سنسور و تضعیف کننده به طور خودکار تصحیح می شوند. پارامترهای S برای تضعیف کننده تعیین و در حین تولید در سنسور ذخیره می شود.

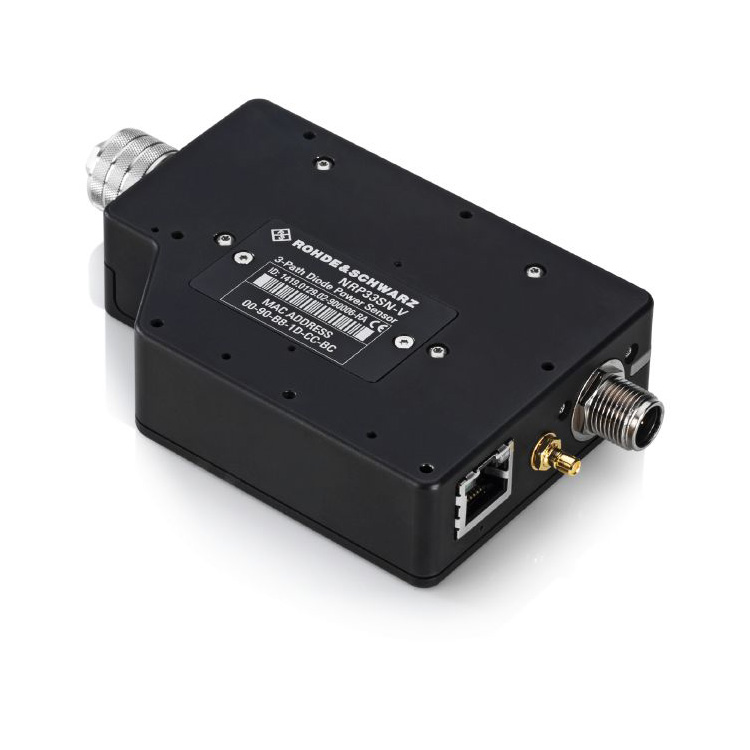

به طور ویژه برای استفاده در محفظه های خلاء حرارتی (TVAC) طراحی شده است
سنسور قدرت مطابق با R&S®NRPxxSN-V TVAC برای کاربردهای ارتباطات ماهواره ای در محدوده فرکانسی تا 67 گیگاهرتز طراحی شده است. تمام اجزا در طول فرآیند تولید در یک محفظه خلاء پخته می شوند، بنابراین گاز خروجی به حداقل می رسد. به لطف قابلیت LAN، سنسورهای قدرت را می توان به راحتی از بیرون محفظه کنترل و نظارت کرد در حالی که سوراخ های هواگیری در محفظه از یکسان سازی فشار اطمینان می دهند.
