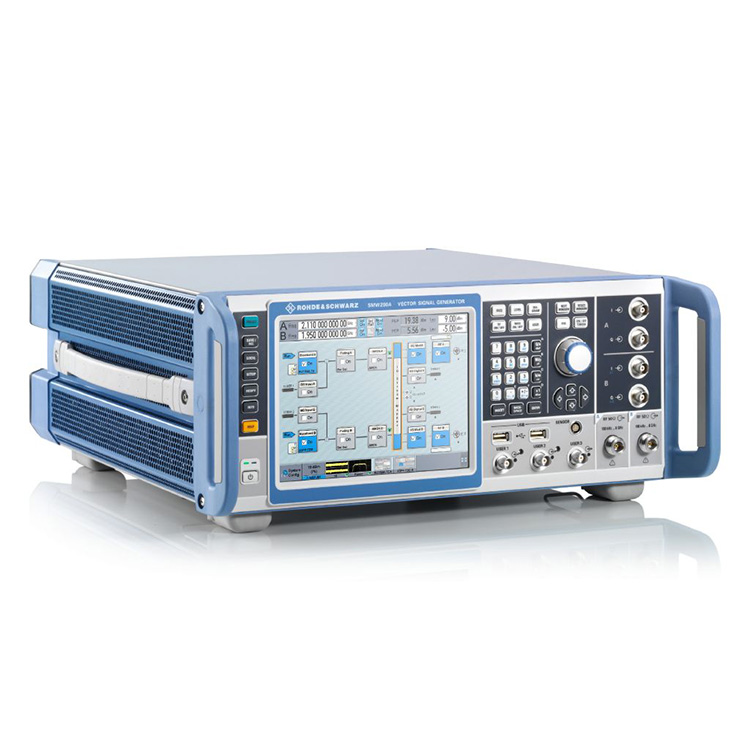

ژنراتورهای سیگنال R&S SZU100A

به عنوان سازنده حرفه ای، ما می خواهیم سیگنال ژنراتورهای R&S SZU100A را به شما ارائه دهیم. همچنین می تواند به حداکثر دو ماژول باند پایه داخلی و چهار ماژول شبیه ساز محو شونده مجهز شود. این مفهوم دو مولد سیگنال برداری با ویژگی های کامل را در یک واحد تولید می کند که امکان تولید آسان سناریوهای سیگنال پیچیده را فراهم می کند.

ارسال استعلام

توضیحات محصول

ژنراتورهای سیگنال برداری

نام محصول	محدوده فرکانس	محدوده سطح	پهنای باند مدولاسیون I/Q	هارمونیک ها
R&S®SZU100A	100 کیلوهرتز - 67 گیگاهرتز	-120dBm - +18dBm	2 گیگاهرتز داخلی 2 گیگاهرتز خارجی	< -55dBc >3.5GHz

حقایق کلیدی

محدوده فرکانس تا 67 گیگاهرتز (دو مسیر: تا 44 گیگاهرتز)

پهنای باند مدولاسیون 2 گیگاهرتز

محو شدن یکپارچه با پهنای باند تا 800 مگاهرتز و حداکثر 8x8 MIMO

تولید سیگنال برای تمام استانداردهای اصلی ارتباطات دیجیتال

GNSS پیشرفته و شبیه ساز رادار

عملکرد برتر و انعطاف پذیری بی نظیر

به عنوان سازنده حرفه ای، ما می خواهیم سیگنال ژنراتورهای R&S SZU100A را به شما ارائه دهیم. الزامات عملکرد و عملکرد بسته به تنظیمات آزمایش و برنامه کاربردی متفاوت است. R&S®SZU100A در تسلط بر این الزامات مختلف بی رقیب است و استانداردهای جدیدی را برای ژنراتورهای سیگنال تعیین می کند. هنگام توسعه و تأیید هر نوع DUT، از جمله اجزا، ماژول‌ها و ایستگاه‌های پایه کامل - R&S®SZU100A به راحتی سیگنال‌های تست مناسب را با عملکرد عالی تولید می‌کند. R&S®SZU100A دارای یک طراحی ماژولار انعطاف پذیر است که می تواند دقیقاً به گزینه های مورد نیاز برنامه ها مجهز شود. هر پیکربندی ممکن است، از یک مولد سیگنال برداری کلاسیک تک مسیری تا یک تستر گیرنده MIMO چند کاناله.

مولد سیگنال برداری تا 67 گیگاهرتز

R&S®SZU100A محدوده فرکانس تا 67 گیگاهرتز را به عنوان ابزار تک مسیری و تا 44 گیگاهرتز را به عنوان ابزار دو مسیره پوشش می دهد. همچنین می تواند به حداکثر دو ماژول باند پایه داخلی و چهار ماژول شبیه ساز محو شونده مجهز شود. این مفهوم دو مولد سیگنال برداری با ویژگی های کامل را در یک واحد تولید می کند که امکان تولید آسان سناریوهای سیگنال پیچیده را فراهم می کند.

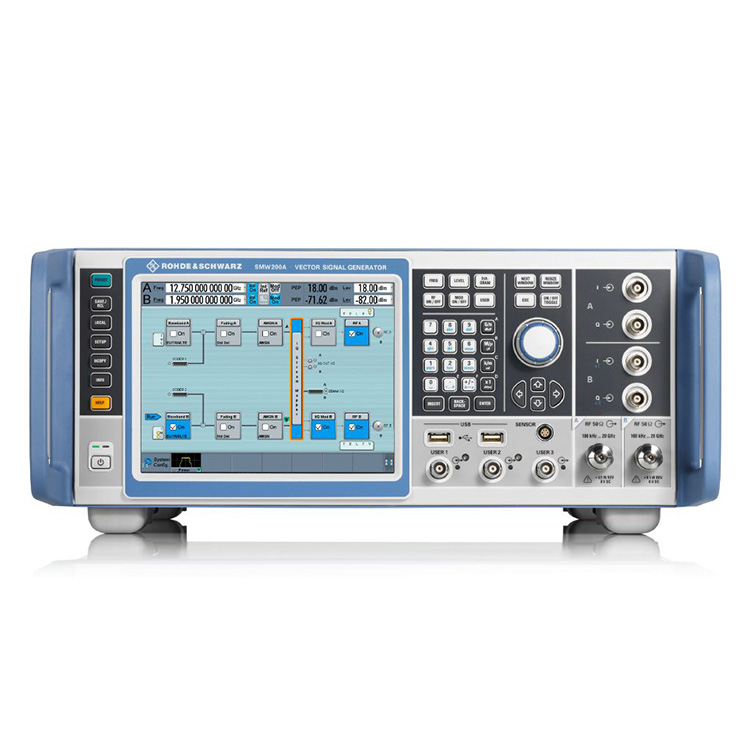

R&S®SZU100A با دو مسیر RF تا 44 گیگاهرتز

عملکرد نویز فاز برجسته

سینت سایزر استاندارد استاندارد در R&S®SZU100A نویز فاز SSB و عملکرد غیر هارمونیک استثنایی را ارائه می دهد. چندین گزینه کم نویز فاز برای بهبود بیشتر عملکرد موجود است. گزینه های R&S®SMW-B711/B721 با نویز فاز بسیار کم، بهترین عملکرد نویز فاز را در کلاس خود ارائه می دهند. R&S®SZU100A برای اندازه گیری هایی که نیاز به خلوص طیفی دارند، عالی است.

عملکرد نویز فاز SSB اندازه گیری شده، R&S®SMW-B711

پهنای باند 2 گیگاهرتز با ویژگی های مدولاسیون عالی

مدولاتور I/Q پهنای باند با پهنای باند RF تا 2 گیگاهرتز، تمامی کاربردها را در محدوده فرکانسی خود، از جمله ارتباطات بی سیم، ارتباطات ماهواره ای و رادار پوشش می دهد. باند پایه داخلی می تواند سیگنال هایی با حداکثر پهنای باند مدولاسیون RF 2 گیگاهرتز تولید کند.

مبدل های پیشرفته D/A و طراحی عالی زنجیره RF، پاسخ فرکانسی مدولاسیون استثنایی کمتر از 0.4 دسی بل در پهنای باند 2 گیگاهرتز را با عملکرد عالی EVM تضمین می کند.

باند پهن داخلی برای اندازه گیری پاسخ فرکانس مدولاسیون I/Q

MIMO و محو شدن یکپارچه در هیئت مدیره

R&S®SZU100A شبیه سازی کانال یکپارچه را تا 800 مگاهرتز پهنای باند محو ارائه می دهد. نمایه های محو شدن برای همه استانداردهای اصلی به عنوان از پیش تنظیم شده در دسترس هستند. با حداکثر 64 کانال محو شدن، تمام سناریوهای کلیدی محو شدن MIMO مانند 2x2، 3x3، 4x4، 8x4، 4x8 و 8x8 را می توان در یک دستگاه پیکربندی کرد. تجمیع حداکثر هشت حامل نیز پشتیبانی می‌شود و ماژول‌های ژنراتور سیگنال SGT100A می‌توانند برای ارائه حداکثر هشت مسیر RF متصل شوند.

راه اندازی MIMO 4x8 با 8 خروجی RF

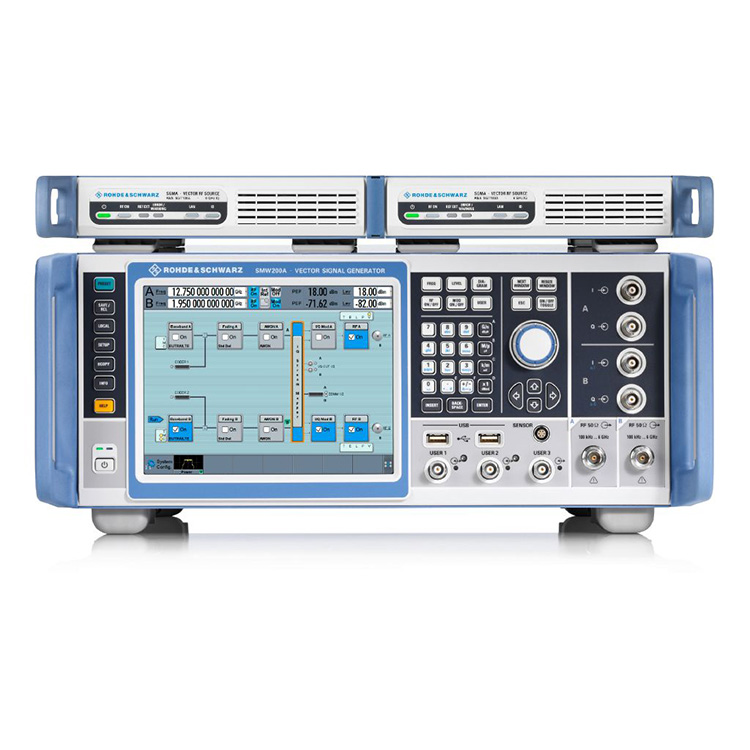

R&S®SZU100A دو مسیره با شش ماژول ژنراتور سیگنال R&S®SGT100A که از R&S®SZU100A کار می‌کند.

ویژگی های کاربردی منحصر به فرد

عملکرد گرافیکی داخلی R&S®SZU100A سیگنال های تولید شده را در زمان واقعی نمایش می دهد. کاربر می تواند نوع نمایش را انتخاب کند، به عنوان مثال. I/Q در مقابل زمان، طیف فرکانس، نمودار برداری یا CCDF. R&S®SZU100A همچنین یک ضبط کننده ماکرو SCPI با ژنراتور کد ارائه می دهد که تمام مراحل عملیاتی دستی را برای تولید یک فایل با دنباله دستور از راه دور ضبط می کند. الگوهای کد یکپارچه برای تولید مستقیم کدهای اجرایی برای MATLAB®، CVI یا Python ارائه شده است.
